箱梁模板加工介绍-河北翰轩模具制造

箱梁模板具体名称为箱型桥梁模板。又称钢板框架梁，是一种常用的跨径桥梁结构。通常用于跨度较大的桥梁，外部形状如箱体故称为钢箱梁。钢制箱形梁是工程中常用的一种结构形式，为了研究横隔板间距对集中载荷作用下简支钢箱形梁变形的影响，通过设置不同数量横隔板的简支钢箱形梁，比较其在集中载荷作用下的变形效应和刚性扭转效应，得到其变形的最大变形效应随横隔板数量的变化曲线，并将集中载荷作用应用于箱梁腹板顶端，按变形、刚性扭转、对称弯曲和偏心载荷四种工况，采用载荷分解法进行计算。

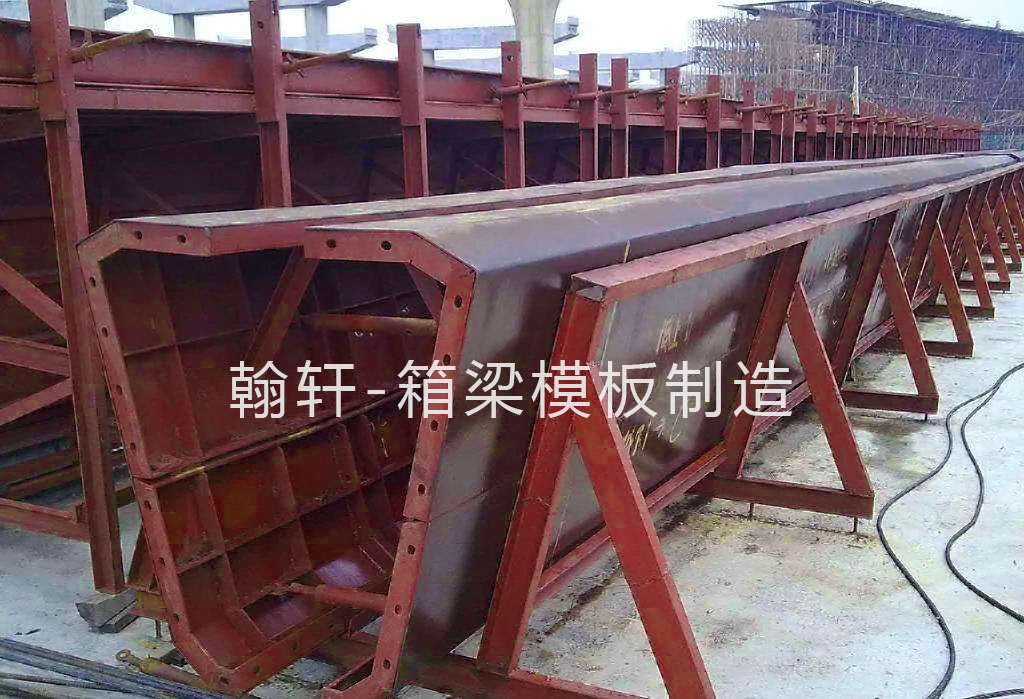

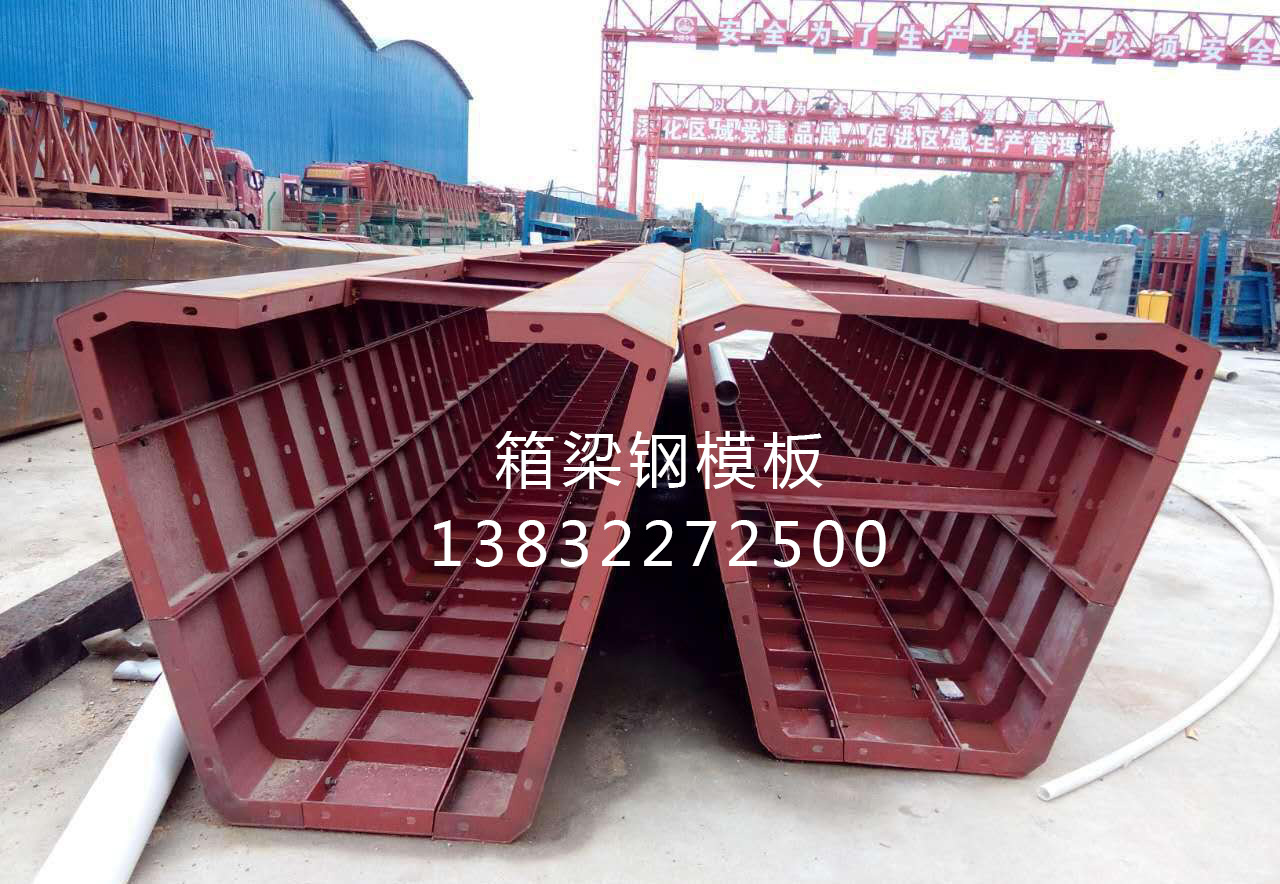

箱梁钢模板主要由侧模和底模两部分构成。侧模设计采用无拉手结构，由外模、外模桁架、桁架支撑等构成。梁体底模配合侧模组成。采用底膜一对一配置，连接方式简便可靠。侧模板一般采用8毫米厚度钢材作为面板背后槽钢的支撑与桁架拼接，侧模板与底膜之间的垂直高度可由侧模板底部的手动千斤顶进行调节，侧模板与侧模板桁架的翼模部和侧模板桁架之间采用调节螺杆进行支撑，用于调整模板的是否水平和线型调整。

为了施工方便，在梯梁模板外侧加宽1m，可在T梁模板上部安装钢轨，作为养护棚车、作业台车、提浆机的轨道，也可用来布置震动桥的过道和护栏，两边都设置了人扶梯，阶高29公分，阶宽25公分，两头各设一个。侧面模具中没有扶梯，长度三十米左右，总宽度14米。在侧模下部1.2米内设置2块附着式震动器挂板。具体这些尺寸可以根据实际需要定制加工。以上为其例。

箱型桥梁模板直接安装在制梁台座上，承受大部分混凝土重量。底模用12毫米钢板做面板，用20号槽钢做框架。梁体底板预设拱度经底模处理后，保留同侧模底压缩。所述的底模宽度方向2~3米不等，尽可能采用标准配置，用螺栓连接而不焊接，底模和侧模采用阴阳角，便于安装和控制底模底部错位，底模端部在每个支撑下设2个附接式振动器挂板。为防止底模承载变形，在底模内的支点位置进行加强设计。
